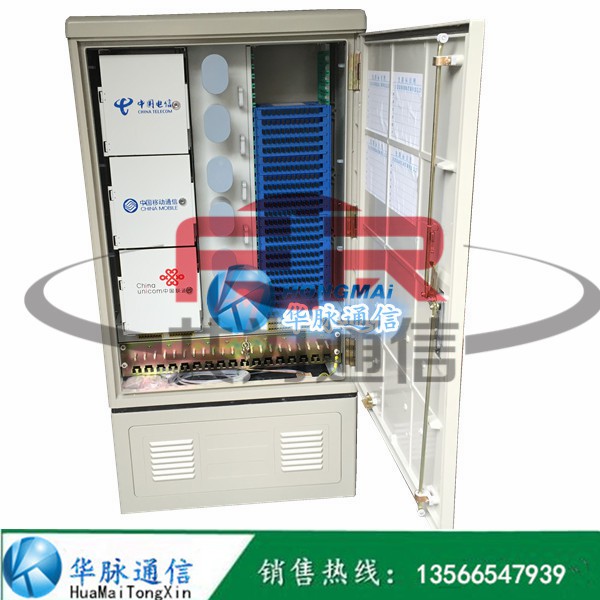

光缆交接箱,光纤配线架,不锈钢光交箱,SMC交接箱,光纤跳线,束状尾纤

【产品材质】：SMC复合材质，不锈钢材质，冷轧钢板材质，

【产品规格】：1450*750*320、1030*550*310

【产品配置】：常规可配SC，FC,LC，ST束状（带状）尾纤，

【免费印字】：中国电信，移动，联通，联通，广电，铁通，长城宽带，

厂家直销，质量保证，量大优惠，长期大量库存现货

【华脉通信主营】： 三网合一光交箱、OMDF光纤总配线架、三网合一光纤配线架、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）、光分路器箱、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒、光纤快速连接器、PLC光分路器、一体化托盘、光纤适配器、光纤尾纤、光纤熔接盘、储纤筒、理线环、法兰卡条、光纤信息面板、光纤插座盒等……

华脉通信为适应中国电信、中国移动、中国联通、广电网络三网融合、FTTx的推广，华脉通信推出从（OLT）局端一直到用户桌面的FTTH、FTTX光配线网络解决方案。产品主要包括MODF光纤总配线架、室外通信机柜，三网合一光纤配线架，三网合一光缆交接箱，三网合一光纤楼道箱，ODF光纤配线架、网络机柜、光缆交接箱，光分路器箱，光纤分线箱，ONU光纤配线箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。。。。。。

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

光缆交接箱应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。上行连接配线光缆（Distribution Cable)，下行连接入户光缆（Drop Cable)，既具有传统光缆分纤箱的熔接、分光和配线功能，又能与iField智能施工工具及ODN网管配合使用，实现iODN的智能光纤管理和智能施工指导。

特点：

1.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

3.采用翻转结构，可合理配置分光、配线及熔接区域空间，便于安装与维护。

4.分路器模块端口倾斜15°设计，走线路由顺畅。

5.系列化插片可积木化组合，扩容方便，投资节省。

6.支持光缆直熔；支持预制蝶形缆和SC型快速连接器。

7.采用高性能橡胶密封条密封，防护等级IP53。

8.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

9.路由标识清晰，方便路由的记录与维护；体积小、重量轻，可挂墙安装，操作方便。

技术参数：

工作环境温度：－40℃～＋60℃

环境湿度：≤95\%（＋40℃）

大气压力：70kPa～106 kPa

箱门开启角度：180°

接地排耐电压水平：≥3000V（DC）/10mA/1min

绝缘电阻：≥2×1020MΩ500V

操作：

1.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

2.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

3.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

4.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

5.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；

6.进行光缆加强芯接地，将接地线从光缆入口引出接地；

7.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

结构说明：

1.箱体材料采用台湾进口PC合金料制作.

2.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

3.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

光缆交接箱配件箱体（宽带）

1、组成、形式

  1.1 组成

       由箱体、内部结构件与工作单元、光纤活动连接器及备附件等组成

  1.2 型式

       可以室内落地、室内壁挂、室外架空、室外落地、室外壁挂安装及室内外通用型。

2、环境描述

2.1 使用环境条件

2.2 检验环境条件

试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度不大于75％，大气压力为80kPa～106kPa。

3、总体要求

3.1  总体描述

交接箱的工作单元应采用模块化设计，其中包括箱体、光缆固定装置、接地装置、光分单元、主干熔接单元、配缆熔接单元、直熔单元、储纤单元、盘纤单元等。

 3.2  外观与结构

（1） 箱体结构形式

1）箱体采用通用型片状模塑料（SMC）材料或金属箱体的封闭结构形式；非金属箱体采用的SMC材料应符合GB／T 15568的要求，或者采用更好的耐侯性材料；金属箱体材料应采用牌号为Q235-A或更好的金属材料，厚度不小于1.5mm。本规范给出的箱体尺寸为参考尺寸。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性，应符合中华人民共和国公共安全行业标准GA/T 73-94 机械防盗锁规定。

2）光缆从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔，孔洞数量应满足满配时的需求。

3）容量在432芯以下（含432芯）的光缆交接箱宜采用单面右开门操作结构；576芯光缆交接箱推荐采用双面单开门操作结构。

4）光缆交接箱配有密封腻子，以便于线缆引入孔处的密封，防止水和啮齿类动物进入机箱。

5）箱体应保证电气导通，并有完善的接地系统。

（2） 机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于120°，间隙应不大于3mm。结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

（3） 引入光缆弯曲半径

引入光缆进入箱体时，其弯曲半径应不小于光缆直径的20倍。

（4） 箱体结构

箱体结构应设计合理，满足设计、施工、维护管理等各类需要。箱体结构是衡量设备总体情况的重要依据。

箱体结构采用全正面或正反两面操作，布放、盘绕光纤跳线的装置要设计合理，光纤跳线设定为侧走线方式，光缆引入后应有护套管保护，应有足够大的跳纤面积。整个内部箱体应保证电气导通，并有完善的接地系统。

箱体必须满足满容量布放、盘绕光纤跳线要求，满配置时应能够方便地进行维护操作。

机箱内应在合适的位置设置储纤单元，以便于尾纤的管理存储，储纤单元结构要合理便于存纤取纤并具备防尘功能。应具备科学的尾纤管理功能，便于尾纤查找、调度、替换等各种管理操作。

机箱内应在合适的位置预留直熔单元，以便于光缆的直通。

光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范围内应能方便地成套配置。开剥后的散纤应加护套管（壁厚0.9mm，材料硬度为邵氏硬度Shore70）。标识应从左到右，从下到上。

（5） 保护套、衬垫及纤芯和尾纤弯曲半径

光纤光缆穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。光缆光纤、尾纤无论处于何处弯曲，其曲率半径应不小于30mm。

（6） 箱体表面

SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、*、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。

金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

（7） 结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

2） 箱体尺寸

落地式交接箱箱体的外形尺寸一般不宜超过 2000mm×l500mm×600mm(高×宽×深)。壁挂式交接箱箱体的外形尺寸一般不宜超过 1200mm×900mm×400mm(高×宽×深)。

（4）储纤单元：用于光缆成端尾纤或盒式光分路器成端尾纤的储存，主要有托盘式、适配器插槽式、槽盒式三种结构形式。

（5）直熔单元

直熔单元为选配单元。一个过路直熔单元可安装至少12块熔接盘，每个熔接盘满足束状光缆或带状光缆12芯直熔。

4、技术要求

4.1 环境

按照YD/T 988-2007中5.1节要求。

4.2 外观与结构

按照YD/T 988-2007中5.2节要求。

4.3 机械性能

按照YD/T 988-2007中5.6节要求。

4.4 密封性能

室外型交接箱箱体的防护性能应达到GB 4208-2008中IP65级要求。

室内型交接箱箱体的防护性能应达到GB 4208-2008中IP30级要求。

4.6  接地装置

（1）箱体接地

整个架体应保证电气导通，并有完善的接地系统。

（2）高压防护接地装置

箱体高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6mm2。

箱体高压防护接地装置与地相连的连接端子的截面积应大于35mm2。

箱体高压防护接地装置与箱体间绝缘，绝缘电阻不小于2×104MΩ/500V（直流）。

箱体高压防护接地装置与箱体及箱体间耐电压不小于3000V（DC），1min不击穿、无飞弧。

箱体高压防护接地装置应能可靠接地，接地处应有明显的接地标志。

5、材料要求

不锈钢光缆交接箱中使用的钢板应采用304牌号不锈钢，内配机架钢板采用Q235-A或更好的金属材料。箱体双层结构中与外界空气接触的外层部分均采用不锈钢材质，箱体内层采用冷轧钢板或不锈钢喷塑的材质。内配金属结构件可采用冷轧钢板或不锈钢板。箱体采用不锈钢钢板时应采用厚度为1.5mm的不锈钢钢板，箱体底板采用厚度为2.0mm不锈钢钢板。箱体内材料为金属板材的内配机架和立柱壁厚不小于1.5mm，承重部件材料厚度不少于2mm。

箱体组成材料应符合SJ/T 11362-2006规定的均匀材料（EIP-A类）有毒有害物质含量的要求。

6、包装、运输和贮存

6.1 包装

箱体应包装出厂，包装要求及包装箱面标志应符合GB/T 3873中的规定。

包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：包装材料应无污染、节能、绿色环保。

备附件及专用工具；

产品使用说明书；

产品合格证；
